TT400K独立式带压作业设备
简介:

TT400K独立式带压作业设备主要包括动力源、防喷器组、举升机和卡瓦四大部分。配有主动液压转盘,可实现钻磨作业,设备制造符合API6A、API16A、API16D、NACE和IRP15标准。

详情




简介:
      该设备为壳牌公司所订并购买,其额定工作压力70MPa的撬装独立式带压作业设备,结构紧凑,重量轻,便于维护,可用于陆地和海洋作业。主要包括动力源、防喷器组、举升机和卡瓦四大部分。配有主动液压转盘,可实现钻磨作业,设备制造符合API6AAPI16AAPI16DNACEIRP15标准。
      该设备可应用于带压起下油管、带压清洗管柱、带压修井、带压洗井、带压送入井下工具、带压冲砂、带压打捞、带压磨铣、欠平衡钻井和处理井喷等作业。

举升机
四个举升机液缸
举升力 397800lbs180t
下压力 185400lbs83.8t
冲程 11.5ft3.5m

卡瓦
四组液动卡瓦
管柱尺寸 2-3/8"8-5/8"(60.325mm219mm)
额定载荷 400000lbs(180.8t)
通径 11"(279.4mm)
所有卡瓦均为液压驱动

动力转盘
最大扭矩 11769.1ft.lb(16272N.m)
最大转速 120rpm
通径 11"(279.4mm)

环形防喷器
1个荣盛环形防喷器,抗H2S
通径 11"(279.4mm)
工作压力 5000psi35MPa
胶芯 天然胶芯

闸板防喷器
2个荣盛闸板防喷器
通径 11"(279.4mm)
工作压力 5000psi35MPa
适合管柱尺寸 2-3/8"8-5/8"(60.325mm219mm)

上工作平台
工作面积 117.3"(2.98m)128.6"(3.268m)

下工作平台
工作面积 108.3"(2.75m)122.6"(3.115m)

桅杆
2节液压伸缩桅杆
运输长度 37.7ft11.5m
最大工作高度 49.2ft15m
额定载荷 8850lbs4t


绞车
1个主绞车2个平衡绞车
主绞车额定载荷 8850lbs4t
平衡绞车额定载荷 1770lbs0.8t

液压钳吊臂
液压伸缩液压钳吊臂
吊臂高度 30ft (9.1m)
额定载荷 2212.4lbs(1000kg)

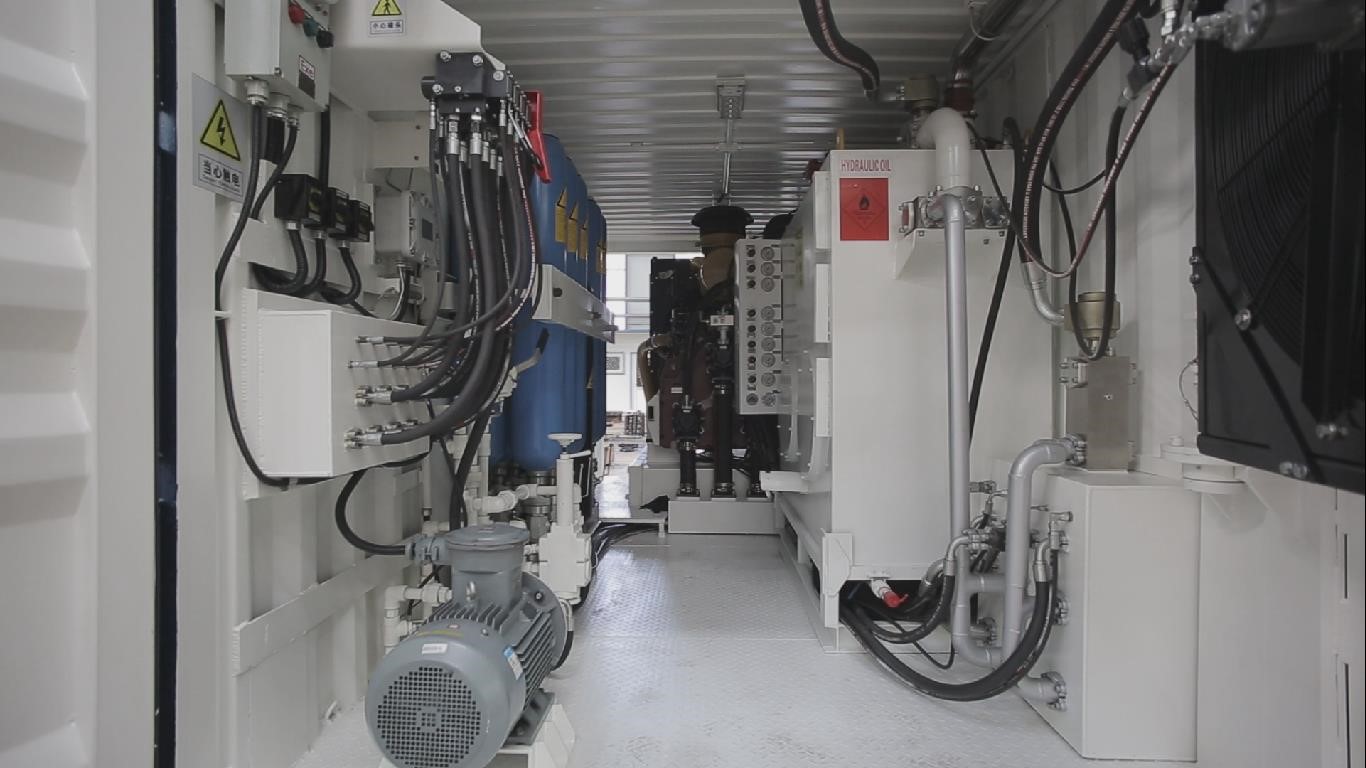

动力源
撬装式动力源(20英尺标准海运干货集装箱)
卡特彼勒C-13480HP
7个液压泵安装在分动箱上
10个高压氮气瓶
450gal1700L液压油箱
